視頻檢測顯微鏡VHS-2100系統由單筒體視顯微鏡與VIS500V相機組成。能完成對電路板等工件的圖像采集與錄像，并且可選裝測量版的高清相機，對圖像進行測量操作等。單筒視頻顯微鏡是一種連續變倍單筒顯微鏡，它采用了好的消雜光和大景深技術、具有成像清晰、立體感強及工作距離長、視野寬闊等特點，與高清晰度的彩色CCD和電視機配套使用。

產品特點
1.采用好的消雜光和大景深技術;
2.立體感強，成像清晰和寬闊；
3.具有長工作距離；
4.大平板底座；
5.使用范圍非常廣泛；
6.可拍照錄像保存等；

應用領域
適用于微電子、模具、粉末冶金、精密機械、珠寶、鐘表、飾品、指紋鑒別、票證識偽、印刷、光纖、手機維修、考古、生物、解剖、學x示教等領域。尤為適宜觀察大件物體表面微觀結構（選用各種萬向支架）。

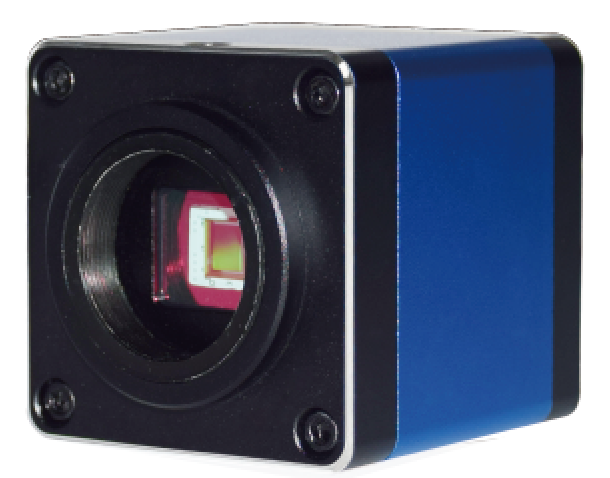

成像系統/VIS500V相機
■ VIS500V相機帶測量和存儲功能的HDMI接口工業相機，直接通過電腦顯示器或投影儀就能夠進行實時高清圖像預覽、測量、拍照和錄像。
■ 工業Cmos相機可以直接在任何HDMI監視器，投影儀或電視
■ 上顯示實時圖像。
■ 高清晰度，500萬像素彩色1 / 2.8英寸SONY IMX335 CMOS
■ 圖像傳感器逐行掃描；
■ 1920*1080下幀率可達到60fps，無拖影延時；
■ 支持U盤拍照錄像功能，兼容256M-32G的各牌U盤；
■ *確的測量、圖像比對功能、支持線、圓、角度、矩形等多種測量；
■ 功能強大OSD菜單加便捷鼠標操作，與電腦操作一樣；
■ 支持屏幕鼠標拖動功能，設置十字線及測量操作非常方便；
■ 帶10條標示線，位置可以移動，顏色及顯隱可以設置；
■ 自動保存所有參數，C接口兼容各種光學鏡頭；

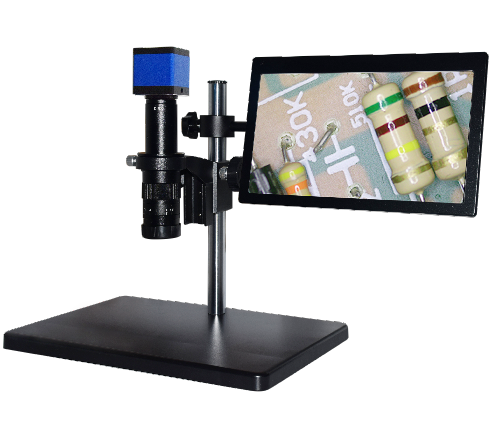

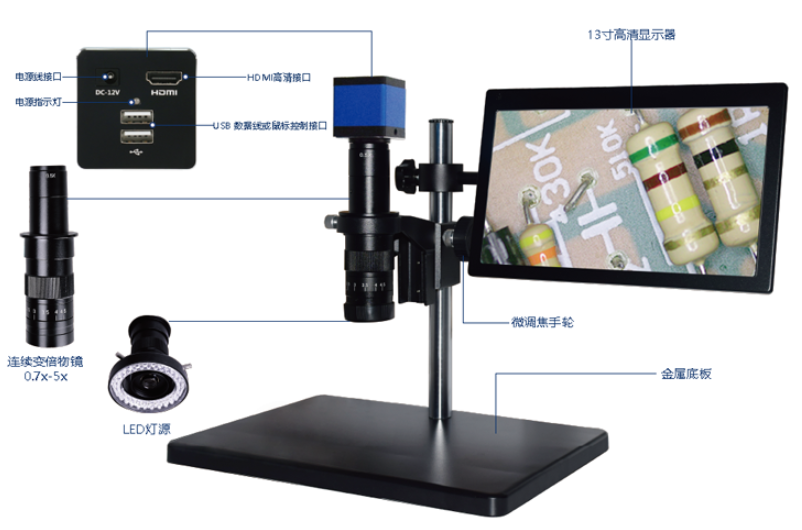

產品結構設計/應用介紹
VHS-2100視頻顯微鏡系統由單筒體視顯微鏡與VIS500V相機組成。能完成對電路板等工件的圖像采集與錄像，并且可選裝測量版的高清相機，對圖像進行測量操作等。單筒視頻顯微鏡是一種連續變倍單筒顯微鏡，它采用消雜光和大景深技術、具有成像清晰、立體感強及工作距離長、視野寬闊等特點，與高清晰度的彩色CCD和電視機配套使用。

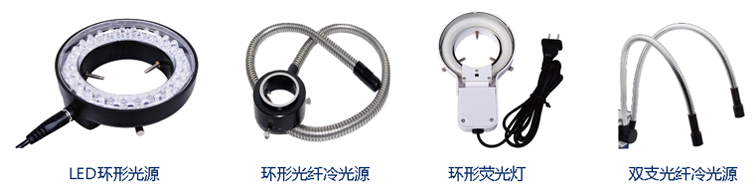

多種照明裝置
根據用戶不同場合的使用要求，專門設計有多種照明裝置，可按觀察的樣品選用上下雙鹵素?zé)?、上鹵素下熒光燈、環形熒光燈、光纖冷光源、LED同軸照明等照明方式，還可選配XY移動載物臺、圖像分析裝置進行圖像分析處理。支架有立柱式，萬n支架可供選擇。

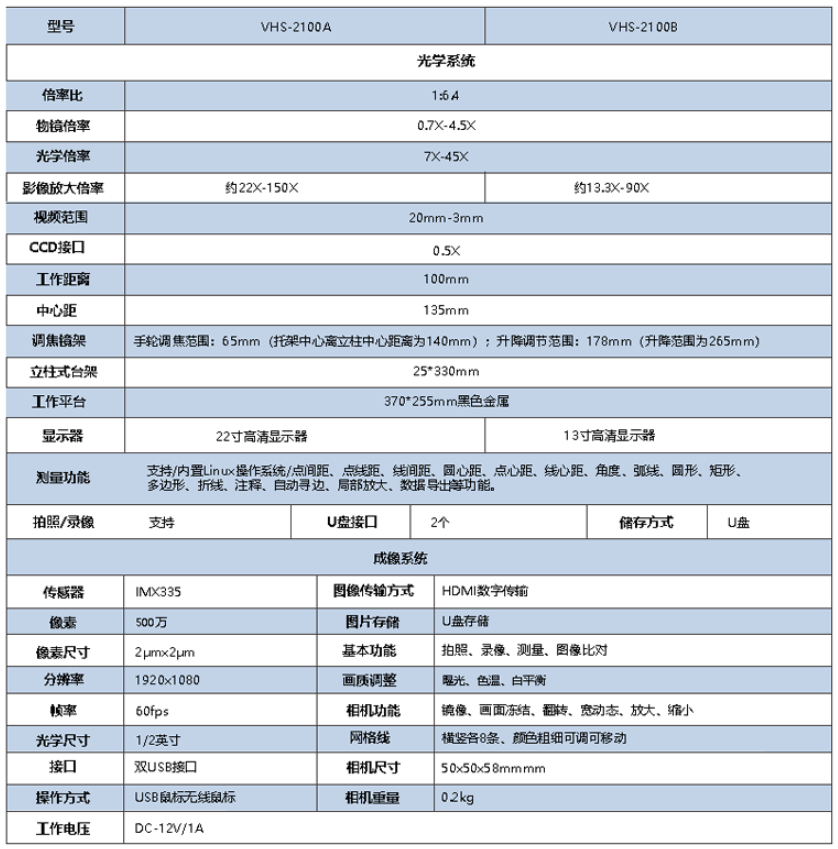

技術參數規格
